簡要介紹：

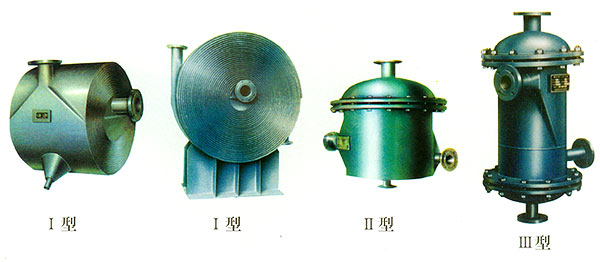

螺旋板式換熱器是一種高效換熱設備，適用汽－汽、汽－液、液－液，對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式（I型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式換熱器。
結構及性能：
1、本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。
2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。
4、Ⅱ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。
5、Ⅲ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。
6、螺旋板式換熱器按公稱壓力可分為PN0.6、1.0、1.6、2.5MPa(系指單通道能承受的工作壓力)。按材質可分為碳素鋼和不銹鋼。用戶可根據實際工藝情況選用。
7、單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：
并聯組合、串聯組合，設備和通道間距相同?；旌辖M合：一個通道并聯，一個通道串聯。
部分規格換熱器列舉如下： |
不銹耐酸鋼制PN0.6、1.6MPa不可拆式(I型)螺旋板換熱器：
公稱換
熱面積m2
|
通道間距mm
|
計算換
熱面積m2
|
流速1m/ces時
處理量m3/h
|
接管公稱
直徑dg
|
型 號
|
重 量
|
I 6B型
|
I 6B型
|
1
|
6
|
1.0
|
3.89
|
40
|
I 6，I 16B1-0.2/300-6
|
44
|
50
|
2
|
6
|
2.1
|
3.89
|
40
|
I 6, I 16B2-0.2/400-6
|
78
|
85
|
4
|
6
|
4.4
|
8.2
|
50
|
I 6, I 16B4-0.4/400-6
|
131
|
135
|
10
|
4.5
|
17.3
|
80
|
I 6, I 16B4-0.5/450-10
|
129
|
133
|
10
|
4.8
|
13.7
|
70
|
I 6, I 16B4-0.4/500-10
|
161
|
205
|
8
|
6
|
7.3
|
8.21
|
50
|
I 6, I 16B8-0.4/500-6
|
212
|
215
|
10
|
7.85
|
17.3
|
80
|
I 6, I 16B8-0.5/550-10
|
235
|
273
|
10
|
7.3
|
20.90
|
80
|
I 6, I 16B8-0.6/500-10
|
237
|
275
|
10
|
6
|
11.1
|
8.21
|
50
|
I 6, I 16B10-0.4/600-6
|
295
|
355
|
10
|
11.5
|
17.3
|
80
|
I 6, I 16B10-0.5/650-10
|
315
|
405
|
10
|
11.2
|
20.90
|
80
|
I 6, I 16B10-0.6/600-10
|
305
|
395
|
15
|
6
|
16.9
|
12.54
|
70
|
I 6, I 16B15-0.6/600-6
|
415
|
490
|
10
|
14.72
|
17.3
|
80
|
I 6, I 16B15-0.5/760-10
|
405
|
575
|
10
|
15.0
|
28.1
|
80
|
I 6, I 16B15-0.8/600-10
|
400
|
570
|
14
|
15.6
|
39.3
|
100
|
I 6, I 16B15-0.8/700-14
|
505
|
680
|
20
|
6
|
21.7
|
8.21
|
50
|
I 6, I 16B20-0.4/800-6
|
540
|
710
|
10
|
21.0
|
20.90
|
80
|
I 6, I 16B20-0.6/800-10
|
555
|
735
|
14
|
20.9
|
39.30
|
100
|
I 6, I 16B20-0.8/800-14
|
660
|
830
|
25
|
10
|
26.6
|
29.90
|
100
|
I 6, I 16B25-0.6/900-10
|
610
|
950
|
14
|
26.9
|
39.20
|
100
|
I 6, I 16B25-0.8/900-14
|
720
|
1060
|
30
|
10
|
28.2
|
28.10
|
100
|
I 6, I 16B30-0.8/800-14
|
750
|
1180
|
14
|
32.2
|
39.20
|
100
|
I 6, I 16B30-0.8/1000-14
|
980
|
1370
|
40
|
10
|
45.4
|
35.30
|
100
|
I 6, I 16B40-1.0/900-10
|
1130
|
1515
|
14
|
40.2
|
19.4
|
125
|
I 6, I 16B40-1.0/1000-14
|
1200
|
1630
|
50
|
10
|
53.9
|
35.3
|
100
|
I 6, I 16B50-1.0/1000-14
|
1360
|
1755
|
60
|
10
|
61.05
|
35.3
|
100
|
I 6, I 16B60-1.0/1100-10
|
1920
|
2112
|
14
|
60.08
|
49.40
|
125
|
I 6, I 16B60-1.0/1200-14
|
2000
|
2200
|
80
|
10
|
81.83
|
35.3
|
100
|
I 6, I 16B80-1.0/1200-10
|
2560
|
2816
|
14
|
80.9
|
49.40
|
125
|
I 6, I 16B80-1.0/1400-14
|
2667
|
1934
|
100
|
10
|
101.9
|
35.3
|
100
|
I 6, I 16B100-1.0/1300-10
|
3200
|
3520
|
14
|
100.06
|
49.40
|
125
|
I 6, I 16B100-1.0/1500-14
|
3333
|
3666
|
120
|
10
|
115.5
|
35.3
|
100
|
I 6, I 16B120-1.0/1500-10
|
3870
|
4257
|
14
|
119.0
|
49.4
|
125
|
I 6, I 16B120-1.0/1700-14
|
4020
|
4422
|
130
|
14
|
128.80
|
49.4
|
125
|
I 6, I 16B130-1.0/1750-14
|
4241
|
4665
|
18
|
129.09
|
63.5
|
150
|
I 6, I 16B130-1.0/1967-18
|
4462
|
4908
|
150
|
14
|
148.1
|
49.4
|
125
|
I 6, I 16B150-1.0/1890-14
|
4702
|
5172
|
18
|
148.2
|
63.5
|
150
|
I 6, I 16B150-1.0/2010-18
|
4962
|
5458
|
|
|
